豊富な図形生成コマンドと編集機能により作図作業効率UP！

よく使う基本機能の充実とコマンドボタンのカスタマイズ機能で操作性を追求。

作図機能

点／補助線／直線／円／円弧／文字／曲線／穴／寸法／楕円／インボリュート歯車／部品

編集機能

複写／移動／回転／対象／トリム／削除／計測

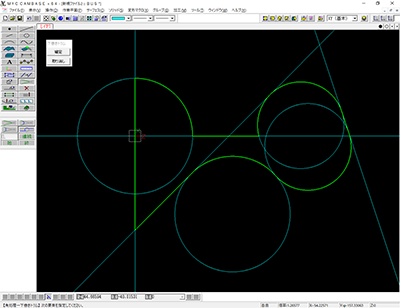

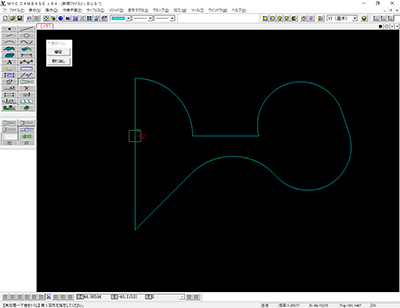

下書きトリム

形状の図形を選択後ワンクリックでトリムされます。

レイヤインデックス

画層の多いCADファイルもレイヤーインデックスでわかりやすく

3Dサーフェース・ソリッドモデラ

カーネルはCAD/CAMシステムで多く採用されているParasolid(*)を使用しています。

Parasolidを使用したCAD/CAM同士はカーネル標準のXTファイルでデータの受け渡しが出来ますので３Dモデルをそのまま受け渡すことが出来ます。

オプションのトランスレータにより、STEP・SLDPRT(SOLIDWORKS)等の読み込みも可能です。

(*)ParasolidはシーメンスPLMソフトウェア社の登録商標です。

• 計測・解析などのモデリングサポート

モデルの傾斜角度・半径の計測及び表面積・重心・体積・質量の解析機能

• 立体モデルを平面図へ　三面図変換機能

３Dモデルデータを正面／上面／側面から見た２Dデータに変換します。

レイヤ分けしたモデルは２Dデータもレイヤ分けして出力します。

隠線処理（空白・破線）や円弧近似処理も指定可能
