3D CAM

等高線外荒加工

モデル形状を外から追い込みます

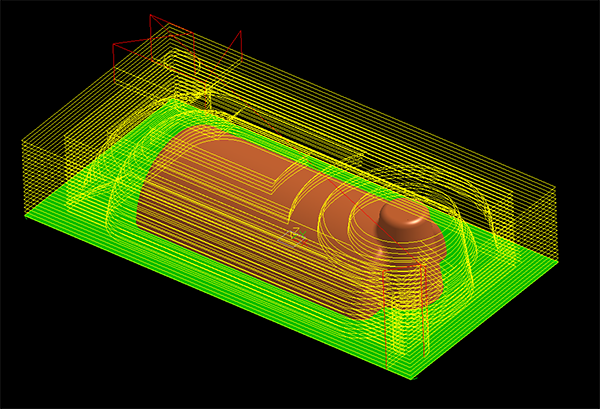

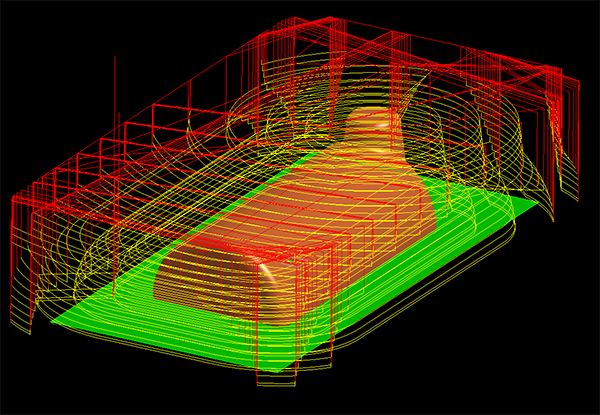

等高線荒加工

モデル形状に等高線を作成し各等高線ごとの領域を加工します

加工方法はオフセットタイプとトロコイドタイプを選択可能です。

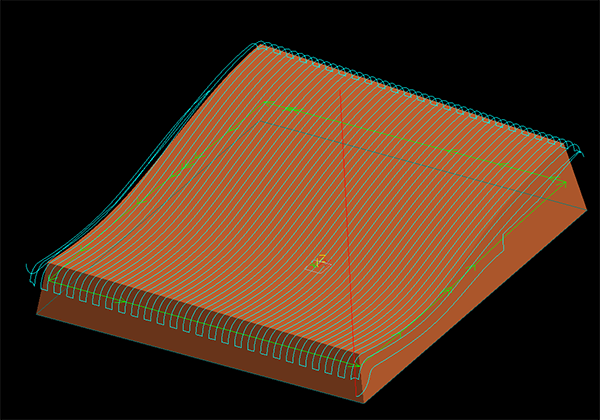

走査線加工

モデル形状に指定角度の走査線を作成し加工します

起伏のなだらかな形状の加工に適します

切り込み量を指定した荒加工も可能です

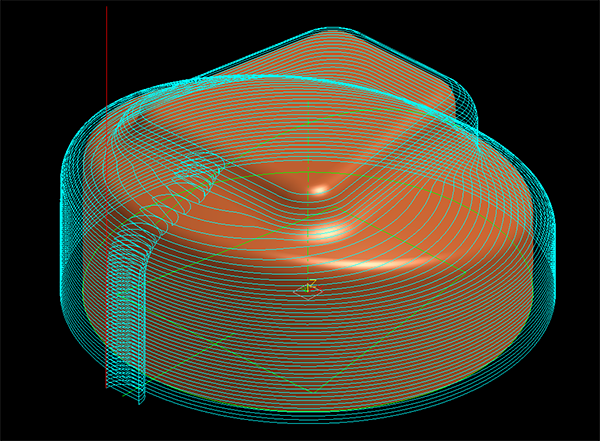

等高線仕上げ加工

モデル形状に等高線を作成し加工します

Z切り込み自動調整と任意に複数ラインをフィードラインに設定する手動調整

オフセットパッチによる隙間埋めが可能

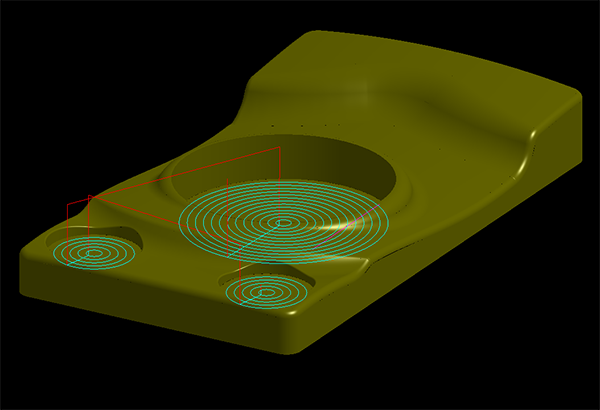

平面加工

３Dモデルの平坦部を検出して加工します

Z方向へ複数回切り込み（サブプロ対応）

高負荷部はトロコイド切削が指定可能

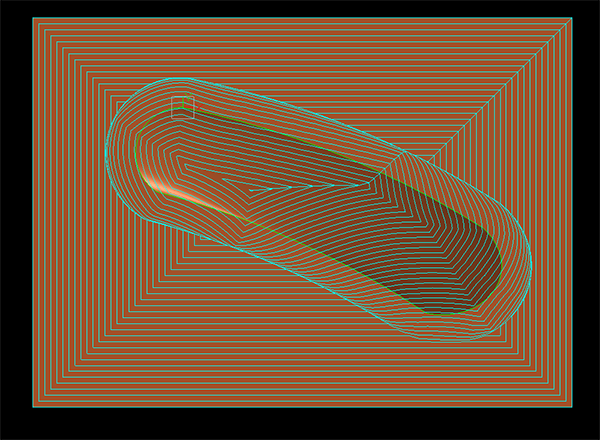

３D領域加工

ピッチを一定に保ち３D等ピッチ領域パスまたは

２D領域加工を曲面へ投影した２D投影領域パスを作成します

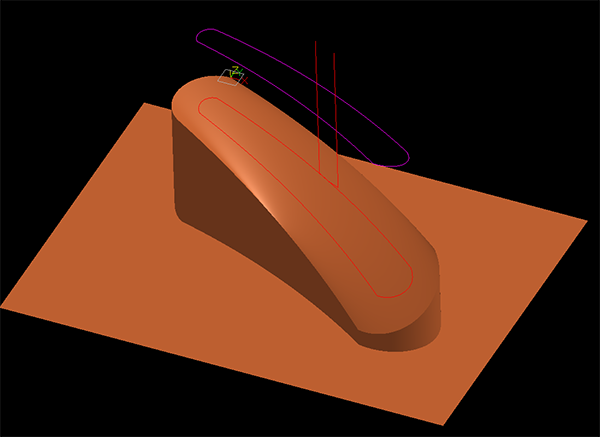

投影輪郭加工

２D輪郭加工を曲面へ投影したツールパスを作成します

深さ指定によりモデルへ掘込み可

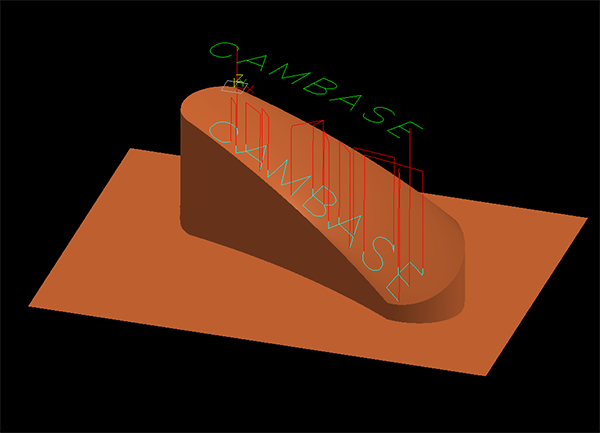

投影文字加工

文字を曲面へ投影したパスを作成します

深さ指定によりモデルへ掘込み可

ペンシル加工

工具より小さいＲ部や角部を検出したツールパスを作成します

検出したペンシルラインをオフセット可能

モーフィング加工

曲率変化の少ない複合曲面を軌道線に沿ったツールパスを作成します

軌道線が閉じた形状は筋目を残さないヘリカル切削が可能
